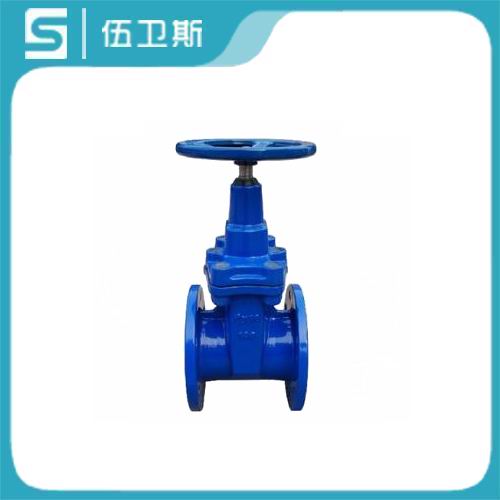

Z45X-16Q球墨鑄鐵閘閥,球墨鑄鐵閘閥廠家-上海伍衛斯泵閥有限公司
產品介紹：
鑄鐵閘閥/Z41T明桿鑄鐵閘閥/Z45T暗桿鑄鐵閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
產品特點：
1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
執行標準
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動
技術參數：
型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 | |
密封 | 強度 | ||||
Z41H/Z45H-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 |
Z41T/Z45T-10 | |||||
Z41W/Z45W-10 | ≤100℃ | 油品、煤氣 | |||

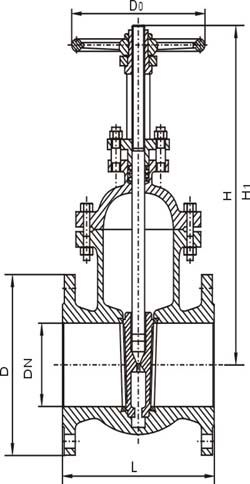

外形尺寸：
口徑 | Z41H(T)-10(10C) | ||||
L | D | H | H1 | D0 | |
40 | 165 | 145 | 250 | 295 | 160 |
50 | 180 | 160 | 270 | 325 | 180 |
65 | 195 | 180 | 300 | 380 | 180 |
80 | 210 | 195 | 330 | 420 | 200 |
100 | 230 | 215 | 410 | 520 | 200 |
125 | 255 | 245 | 470 | 610 | 240 |
150 | 280 | 280 | 550 | 710 | 240 |
200 | 330 | 335 | 700 | 915 | 320 |
250 | 380 | 390 | 830 | 1095 | 320 |
300 | 420 | 445 | 960 | 1275 | 400 |
350 | 450 | 500 | 1130 | 1500 | 400 |
400 | 480 | 565 | 1345 | 1760 | 500 |
450 | 510 | 615 | 1450 | 1920 | 500 |
500 | 540 | 670 | 1650 | 2170 | 720 |
600 | 600 | 780 | - | - | - |
700 | 660 | 895 | |||
800 | 720 | 1010 | |||
900 | 780 | 1110 | |||
1000 | 840 | 1220 | |||
1200 | 960 | 1450 | - | - | |
